در دنیای امروز که داده‌ها به مثابه نفت جدید تلقی می‌شوند، مراکز داده (Data Centers) به عنوان پالایشگاه‌های این عصر، نقشی بی‌بدیل در تداوم کسب‌وکارها، ارتباطات جهانی و زیرساخت‌های دیجیتال ایفا می‌کنند. اما این مراکز قدرتمند، با چالش عظیمی به نام "حرارت" مواجه هستند. مدیریت این حرارت، که مستقیماً بر پایداری (Uptime) و بهره‌وری انرژی (PUE) تأثیر می‌گذارد، به یکی از پیچیده‌ترین و پرهزینه‌ترین جنبه‌های مدیریت مرکز داده تبدیل شده است.
در قلب این چالش، سیستمی حیاتی به نام «سیستم خنک‌کاری» قرار دارد و در شریان‌های این سیستم، ابزاری دقیق و استراتژیک به نام فلومتر (Flow Meter) جریان دارد.
شاید در نگاه اول، فلومتر یک ابزار اندازه‌گیری ساده به نظر برسد. اما در اکوسیستم پیچیده یک مرکز داده، این ابزار نقشی فراتر از یک سنسور ساده دارد؛ فلومتر چشم و گوش مدیران تأسیسات برای درک دقیق آنچه در سیستم خنک‌کاری در حال وقوع است، محسوب می‌شود. بدون داده‌های دقیق آن، بهینه‌سازی مصرف انرژی و تضمین خنک‌کاری پایدار، تقریباً غیرممکن است.
در این مقاله جامع، ما به عنوان متخصصین حوزه زیرساخت مرکز داده، به این سوال اساسی پاسخ خواهیم داد: "فلومتر چیست؟" و عمیق‌تر خواهیم شد تا نقش حیاتی و غیرقابل اغماض آن را در مدیریت مدرن خنک‌سازی مراکز داده، از بهینه‌سازی واحدهای CRAC/CRAH گرفته تا ادغام با پلتفرم‌های DCIM، به طور کامل تشریح کنیم.
فلومتر (Flow Meter)، که در زبان فارسی به آن "دبی‌سنج" یا "جریان‌سنج" نیز گفته می‌شود، ابزاری دقیق و مهندسی‌شده است که وظیفه اندازه‌گیری نرخ جریان یک سیال (مایع یا گاز) را بر عهده دارد. این اندازه‌گیری می‌تواند به دو شکل اصلی بیان شود:
در زمینه مراکز داده، تمرکز اصلی بر روی جریان حجمی آب سرد یا سایر مایعات خنک‌کننده است.
نباید فلومتر را با سایر سنسورها اشتباه گرفت. در حالی که سنسورهای دما (Temperature Sensors) به ما می‌گویند سیال "چقدر سرد یا گرم" است و سنسورهای فشار (Pressure Sensors) "چه نیرویی" در سیستم وجود دارد، فلومتر به ما می‌گوید "چه مقدار" از آن سیال خنک‌کننده در حال حرکت است.
این تمایز حیاتی است. ممکن است دمای آب ورودی به رک‌ها ایده‌آل باشد، اما اگر حجم آب کافی در گردش نباشد، ظرفیت خنک‌سازی به شدت افت کرده و تجهیزات IT دچار داغی بیش از حد (Overheating) خواهند شد.
فلومترها یک خانواده بزرگ با تکنولوژی‌های بسیار متنوع هستند. اصل کارکرد آن‌ها بسته به نوعشان متفاوت است. برخی بر اساس سرعت سیال (Velocity) کار می‌کنند (مانند اولتراسونیک یا توربینی) و سپس با دانستن سطح مقطع لوله، جریان حجمی را محاسبه می‌کنند. برخی دیگر مستقیماً جرم را اندازه‌گیری می‌کنند (مانند کوریولیس) و برخی بر اساس خواص الکتریکی سیال عمل می‌کنند (مانند الکترومغناطیسی).
در ادامه مقاله به تفصیل به انواعی که در مراکز داده کاربرد دارند، خواهیم پرداخت.
قبل از آنکه عمیقاً به نقش فلومتر بپردازیم، باید درک کنیم که چرا "خنک‌سازی" ستون فقرات پایداری یک مرکز داده مدرن است.
تجهیزات IT، به ویژه سرورها، سوئیچ‌ها و استوریج‌ها، تمام انرژی الکتریکی که مصرف می‌کنند را در نهایت به گرما تبدیل می‌کنند. در یک فضای متراکم مانند مرکز داده، این تجمع گرما می‌تواند به سرعت از کنترل خارج شده و دما را به سطوح بحرانی برساند.
افزایش دما نه تنها عمر مفید قطعات حساس الکترونیکی را کاهش می‌دهد، بلکه منجر به خاموشی‌های اضطراری (Shutdown) و از دست رفتن داده‌ها می‌شود. در صنعتی که "Uptime" یا زمان پایداری با درصدهای ۹۹.۹۹۹٪ سنجیده می‌شود، هرگونه اختلال در خنک‌سازی یک فاجعه عملیاتی است.
سیستم‌های خنک‌سازی (شامل چیلرها، پمپ‌ها، و واحدهای CRAC/CRAH) یکی از بزرگترین مصرف‌کنندگان انرژی در یک مرکز داده هستند. در بسیاری از مراکز داده قدیمی‌تر، خنک‌سازی می‌تواند تا ۴۰ الی ۵۰ درصد از کل قبض برق را به خود اختصاص دهد.
در نتیجه، هرگونه عدم بهینگی در این سیستم، مستقیماً به معنای اتلاف هنگفت منابع مالی است.
معیار طلایی در سنجش بهره‌وری انرژی مراکز داده، PUE (Power Usage Effectiveness) نام دارد. این معیار از تقسیم "کل انرژی مصرفی مرکز داده" بر "انرژی مصرفی تجهیزات IT" به دست می‌آید.
PUE = کل انرژی مرکز داده / انرژی تجهیزات IT

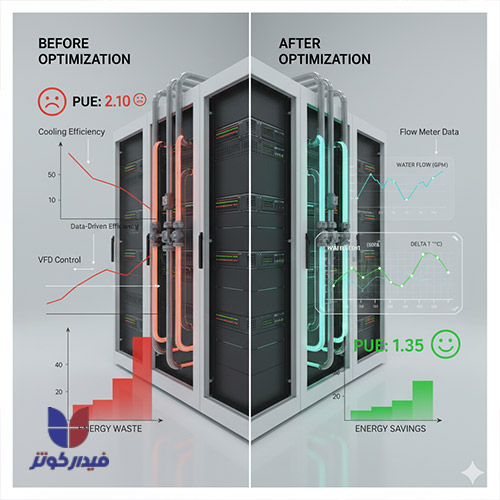

PUE ایده‌آل ۱.۰ است (یعنی تمام انرژی صرفاً توسط IT مصرف شود). هرچه این عدد بالاتر باشد، به معنای اتلاف انرژی بیشتر در زیرساخت‌هایی مانند خنک‌سازی و توزیع برق است. فلومترها ابزاری کلیدی برای کاهش این عدد و نزدیک شدن به PUE ایده‌آل هستند.
اکنون که اهمیت خنک‌سازی را درک کردیم، می‌بینیم که فلومتر چگونه از یک ابزار ساده به یک دارایی استراتژیک برای مدیریت این سیستم تبدیل می‌شود.
اکثر مراکز داده بزرگ از سیستم‌های خنک‌کاری مبتنی بر آب (Water-Cooled) استفاده می‌کنند. چیلرها آب را سرد کرده و این آب سرد (Chilled Water) از طریق شبکه‌ای از لوله‌ها به واحدهای توزیع‌کننده هوا (CRAC/CRAH) در داخل سالن‌های سرور پمپاژ می‌شود.

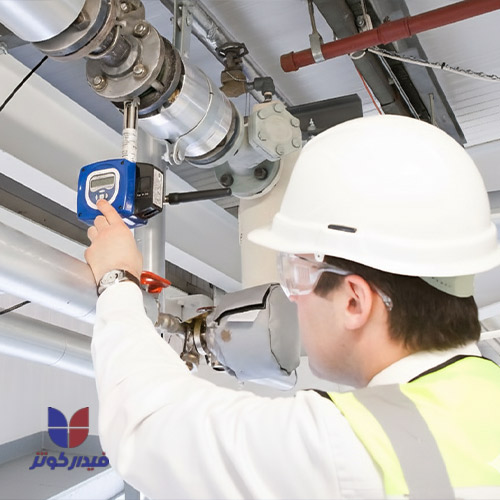

فلومترها در نقاط کلیدی این لوپ (Loop) آب سرد نصب می‌شوند تا اطمینان حاصل شود که دبی آب مورد نیاز چیلرها و واحدهای CRAC دقیقاً تأمین می‌شود. کاهش جریان می‌تواند نشان‌دهنده مشکل در پمپ‌ها، گرفتگی در لوله‌ها یا نشتی باشد.
واحدهای CRAC (Computer Room Air Conditioner) و CRAH (Computer Room Air Handler) هوای گرم داخل سالن را می‌مکند، آن را از روی کویل‌های آب سرد عبور می‌دهند تا خنک شود و سپس هوای سرد را به سمت رک‌ها بازمی‌گردانند.
راندمان این واحدها به شدت به دو عامل بستگی دارد: دمای آب ورودی و دبی آب ورودی. نصب فلومتر بر روی خط ورودی هر واحد CRAC به مدیران تأسیسات اجازه می‌دهد تا مطمئن شوند هر واحد دقیقاً به اندازه مورد نیاز آب سرد دریافت می‌کند.
در یک مرکز داده بزرگ با ده‌ها واحد CRAC، یکی از بزرگترین چالش‌ها "بالانس هیدرونیکی" است. یعنی اطمینان از اینکه آب سرد به طور مساوی و عادلانه بین تمام واحدها توزیع شود و واحدهای نزدیک‌تر به پمپ، تمام جریان را "ندزدند".
فلومترها ابزار اصلی برای انجام این بالانسینگ هستند. بدون اندازه‌گیری دقیق جریان، این فرآیند صرفاً بر اساس حدس و گمان خواهد بود و منجر به ایجاد نقاط داغ (Hot Spots) در برخی مناطق مرکز داده می‌شود.
یک فلومتر که به سیستم مانیتورینگ مرکزی (DCIM) متصل است، می‌تواند به عنوان یک سیستم هشدار اولیه عمل کند. اگر فلومتر نصب‌شده در خط اصلی رفت آب سرد، جریانی بیشتر از فلومتر خط برگشت نشان دهد (با در نظر گرفتن تلورانس)، این یک زنگ خطر جدی برای "نشتی" در سیستم است.
تشخیص زودهنگام نشتی آب در مرکز داده، تفاوت بین یک تعمیر جزئی و یک فاجعه تمام‌عیار (قطعی سرویس و آسیب به تجهیزات گران‌قیمت IT) را رقم می‌زند.

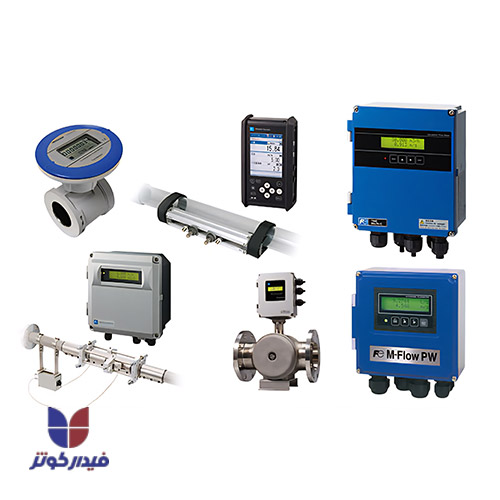

همانطور که اشاره شد، انواع مختلفی از فلومترها وجود دارد، اما همه آن‌ها برای محیط حساس مرکز داده مناسب نیستند. سه نوع فلومتر به دلیل دقت، قابلیت اطمینان و ویژگی‌های نصب، در این صنعت محبوبیت بیشتری دارند:
این فلومترها پیشرفته‌ترین و محبوب‌ترین گزینه برای مراکز داده موجود هستند.
چگونه کار می‌کنند؟
آن‌ها با ارسال امواج صوتی اولتراسوند از یک سنسور به سنسور دیگر، از میان سیال عبوری، کار می‌کنند. با اندازه‌گیری زمان رفت و برگشت این امواج (که تحت تأثیر سرعت جریان سیال قرار می‌گیرد)، می‌توانند دبی را با دقت بالایی محاسبه کنند.

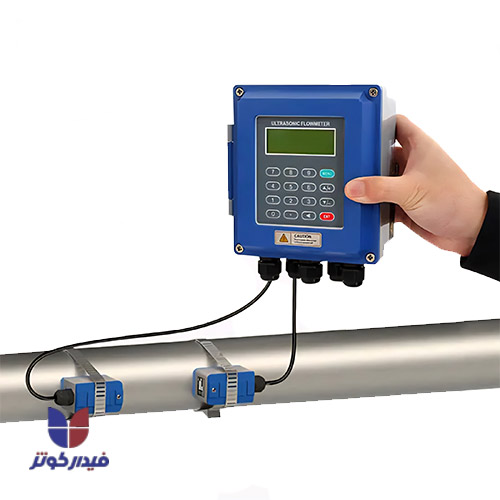

نوع Clamp-on (خارجی):

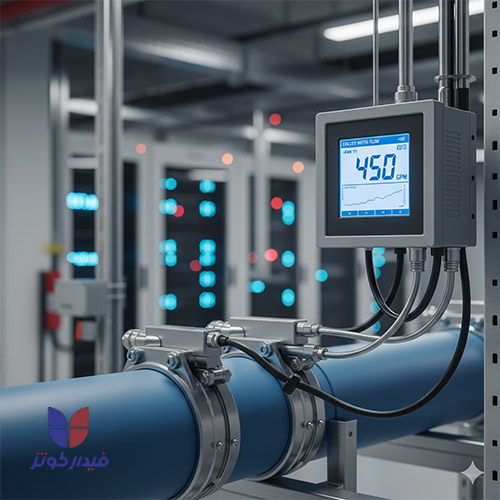

مهم‌ترین مزیت فلومترهای اولتراسونیک، مدل‌های "Clamp-on" یا "External" است. این سنسورها بر روی سطح خارجی لوله نصب می‌شوند و نیازی به بریدن لوله، توقف جریان (Shutdown) یا تماس مستقیم با سیال ندارند.
این فلومترها که به "Magmeters" نیز معروفند، به دلیل دقت فوق‌العاده بالا شناخته می‌شوند.
چگونه کار می‌کنند؟
آن‌ها بر اساس قانون القای الکترومغناطیسی فارادی کار می‌کنند. یک میدان مغناطیسی در اطراف لوله ایجاد می‌شود؛ هنگامی که سیال رسانا (مانند آب) از این میدان عبور می‌کند، ولتاژی متناسب با سرعت جریان تولید می‌کند.
این‌ها یکی از قدیمی‌ترین و اثبات‌شده‌ترین تکنولوژی‌های اندازه‌گیری جریان هستند.
چگونه کار می‌کنند؟
یک روتور یا توربین کوچک در مسیر جریان سیال قرار می‌گیرد. با عبور سیال، توربین به چرخش درمی‌آید. سرعت چرخش این توربین مستقیماً با سرعت جریان سیال متناسب است.
| ویژگی | فلومتر اولتراسونیک (Clamp-on) | فلومتر الکترومغناطیسی (Inline) | فلومتر توربینی (Inline) |
|---|---|---|---|
| نحوه نصب | خارجی (غیرتهاجمی) | داخلی (تهاجمی) | داخلی (تهاجمی) |
| نیاز به توقف سیستم؟ | خیر (مزیت بزرگ) | بله | بله |
| افت فشار | تقریباً صفر | تقریباً صفر | متوسط |
| قطعه متحرک | خیر | خیر | بله (نیاز به نگهداری) |
| دقت | خوب تا عالی | بسیار عالی | خوب |
| سیال مورد نیاز | تقریباً هر نوع مایع | فقط رسانا (مانند آب) | تقریباً هر نوع مایع |
| هزینه اولیه | بالا | متوسط تا بالا | پایین تا متوسط |
| کاربرد اصلی در مرکز داده | مانیتورینگ، بهینه‌سازی، نصب در سیستم‌های موجود | خطوط اصلی آب سرد، مانیتورینگ چیلرها (در ساخت‌وساز جدید) | سیستم‌های فرعی، جایی که هزینه اولویت دارد |
نصب فلومتر صرفاً برای "دانستن" جریان نیست؛ بلکه برای "اقدام" بر اساس آن است. اینجاست که ارزش واقعی سرمایه‌گذاری مشخص می‌شود.
شما نمی‌توانید چیزی را که اندازه‌گیری نمی‌کنید، بهینه کنید. فلومترها داده‌های دقیق (Baseline) را فراهم می‌کنند. وقتی بدانید در هر لحظه چقدر آب سرد مصرف می‌شود، می‌توانید با استفاده از سیستم‌های کنترل هوشمند، ظرفیت چیلرها و سرعت پمپ‌ها را دقیقاً متناسب با بار حرارتی لحظه‌ای (IT Load) تنظیم کنید.
بسیاری از مراکز داده، برای اطمینان خاطر، سیستم خنک‌کاری خود را در حالت حداکثر توان رها می‌کنند (Overcooling). این کار مانند روشن گذاشتن کولر گازی در حداکثر توان در یک روز خنک است؛ اتلاف محض انرژی.
فلومترها در کنار سنسورهای دما، به سیستم کنترل اجازه می‌دهند تا پدیده "Delta T" (اختلاف دمای آب رفت و برگشت) را بهینه کند. اگر آب با دبی زیاد اما اختلاف دمای کم برگردد، یعنی بیش از حد نیاز پمپاژ صورت گرفته است.
چیلرها و پمپ‌ها زمانی که با درایوهای فرکانس متغیر (VFD - Variable Frequency Drive) ترکیب شوند، می‌توانند با درصدهای مختلفی از توان خود کار کنند. داده‌های فلومتر مستقیماً به این VFD-ها خورانده می‌شود تا سرعت پمپ‌ها را کاهش یا افزایش دهند.
کاهش اندک در سرعت پمپ، به دلیل قوانین فیزیکی (Affinity Laws)، منجر به کاهش چشمگیر و توان سومی در مصرف انرژی پمپ می‌شود. این بزرگترین دستاورد نصب فلومتر در کاهش PUE است.
داده‌های فلومتر به تنهایی در کنار لوله ارزشی ندارند. قدرت واقعی زمانی آزاد می‌شود که این داده‌ها تجمیع شده و در یک بستر مدیریتی تحلیل شوند.
فلومترهای مدرن دارای خروجی‌های استاندارد صنعتی (مانند 4-20mA یا پروتکل‌های دیجیتال Modbus/BACnet) هستند. این خروجی‌ها مستقیماً به سیستم مدیریت ساختمان (BMS) یا پلتفرم مدیریت زیرساخت مرکز داده (DCIM) متصل می‌شوند.
در پلتفرم DCIM، داده‌های جریان آب با داده‌های دیگری مانند دمای رک‌ها، میزان بار IT و مصرف برق هر سرور، ترکیب می‌شود. این دید جامع به مدیران اجازه می‌دهد تا الگوها را شناسایی کنند.
برای مثال، مدیر سیستم می‌بیند که با افزایش بار پردازشی در یک ردیف خاص، جریان آب سرد در واحد CRAH آن ردیف به صورت خودکار افزایش یافته تا دما ثابت بماند.
با داشتن تاریخچه‌ای از داده‌های جریان، مدیران می‌توانند برای تعمیرات و نگهداری پیشگیرانه (Predictive Maintenance) برنامه‌ریزی کنند. کاهش تدریجی جریان در یک لوله می‌تواند هفته‌ها قبل از بروز مشکل جدی، نشان‌دهنده شروع رسوب‌گذاری یا مشکل در پمپ باشد.

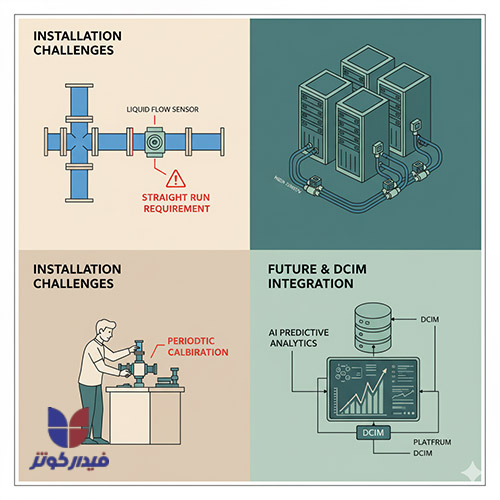

انتخاب و نصب فلومتر یک فرآیند تخصصی است و نیازمند دانش فنی دقیق می‌باشد.
نیاز به فلومترها نه تنها کاهش نمی‌يابد، بلکه با ظهور تکنولوژی‌های جدید خنک‌سازی، حیاتی‌تر نیز می‌شود.
۱. فلومتر (Flow Meter) دقیقاً چیست؟
فلومتر یا دبی‌سنج، ابزاری است که نرخ جریان (حجمی یا جرمی) یک سیال (مایع یا گاز) را که از داخل یک لوله عبور می‌کند، اندازه‌گیری می‌نماید.
۲. تفاوت دبی‌سنج و فلومتر چیست؟
هیچ تفاوت فنی وجود ندارد. "فلومتر" واژه انگلیسی و رایج بین‌المللی است و "دبی‌سنج" معادل دقیق آن در زبان فارسی است. هر دو به یک ابزار اشاره دارند.
۳. آیا برای خنک‌کاری با هوا (Air Cooling) هم به فلومتر نیاز است؟
بله. حتی در سیستم‌هایی که در نهایت با هوا رک‌ها را خنک می‌کنند (مانند CRAC و CRAH)، خود این واحدها برای سرد کردن هوا از کویل‌های آب سرد استفاده می‌کنند. فلومتر برای اندازه‌گیری جریان آب سرد ورودی به این واحدها حیاتی است.
۴. هر چند وقت یکبار فلومتر باید کالیبره شود؟
این بستگی به تکنولوژی فلومتر، حساسیت کاربرد و توصیه‌های سازنده دارد. به طور معمول، برای کاربردهای حساس مانند مرکز داده، کالیبراسیون سالانه یا هر دو سال یکبار توصیه می‌شود. فلومترهای الکترومغناطیسی معمولاً پایداری طولانی‌مدت‌تری دارند.
۵. هزینه نصب فلومتر در مرکز داده چقدر است؟
هزینه به شدت متغیر است و به عواملی چون تکنولوژی (اولتراسونیک گران‌تر است)، سایز لوله، و پیچیدگی نصب بستگی دارد. اما نکته مهم، "بازگشت سرمایه" (ROI) است. صرفه‌جویی ناشی از بهینه‌سازی مصرف انرژی (کاهش PUE) و جلوگیری از یک قطعی (Downtime)، معمولاً هزینه اولیه نصب فلومتر را در مدت کوتاهی جبران می‌کند.
در بازگشت به سوال اصلی "فلومتر چیست؟"، پاسخ در زمینه مرکز داده بسیار فراتر از یک "ابزار اندازه‌گیری" است.
فلومتر یک ابزار استراتژیک برای مدیریت ریسک، بهینه‌سازی هزینه و تضمین پایداری است. در عصری که هر وات انرژی و هر ثانیه Uptime اهمیت دارد، نادیده گرفتن داده‌های دقیقی که یک فلومتر ارائه می‌دهد، به معنای مدیریت مرکز داده با چشمان بسته است.
این ابزارها، اگرچه بخش کوچکی از هزینه‌های کلی زیرساخت را تشکیل می‌دهند، اما نقشی حیاتی در کنترل و بهینه‌سازی بزرگترین هزینه‌های عملیاتی (مصرف انرژی خنک‌سازی) و بزرگترین ریسک‌های عملیاتی (قطعی ناشی از حرارت) ایفا می‌کنند.
درک پیچیدگی‌های سیستم‌های خنک‌کاری و انتخاب، نصب و یکپارچه‌سازی صحیح ابزارهای دقیقی مانند فلومترها، نیازمند دانش عمیق و تجربه عملی در حوزه مراکز داده است.
