دیتاسنتر کانتینری (ماژولار) به یک ساختار مستقل، پیشساخته و محصور الکترومکانیکی تحت رنج استاندارد ۱۰۰۰ ولت یا کمتر اطلاق میشود که تمام بخشهای حیاتی فناوری اطلاعات شامل سرورها، رکها، سیستمهای توزیع توان و سرمایش را در یک محفظه یکپارچه (اغلب کانتینرهای استاندارد ISO) هماهنگ میسازد.
این معماری منسجم به دلیل ماهیت متراکم فیزیکی، نیازمند بازطراحی الگوهای سنتی ایمنی حریق است. ارتقای راندمان این زیرساختها بدون استقرار پروتکلهای پیشرفته اطفای گازی، پایداری عملیاتی را با تهدیدهای جدی مواجه خواهد ساخت.
میزبانی از شتابدهندههای گرافیکی پیشرفته هوش مصنوعی (AI) چگالی توان حرارتی هر رک سرور را از میانگین سنتی ۵ کیلووات به مقادیر مرزی ۵۰ الی ۱۲۰ کیلووات سوق داده است.
این افزایش بار پردازشی به معنای جریانهای شدید الکتریکی، فرکانس بالای کلیدزنی شینهها و پتانسیل بالای ایجاد قوسهای الکتریکی (Arc Flash) در تابلوهای توزیع برق کانتینر است.
انباشت فوقالعاده کابلهای انتقال داده و برق در بستر رکها، کانون ایدهآلی برای اشتعال اولیه لایههای پلیمری پدید میآورد. برای مهار این ریسکهای پنهان، استفاده از ساختارهای مهار فیزیکی به همراه پایش مداوم دما نقشی اساسی ایفا میکند.
در این فاز، ادغام تجهیزات با بستر سختافزاری پایدار و استاندارد از جمله [رکهای سرور فیزیکی فیدارکوثر] به همراه ماژولهای مانیتورینگ هوشمند محلی، بستر ایدهآلی را جهت کنترل فیزیکی کانونهای حرارتی رک و جلوگیری از سرایت حریق فراهم میسازد.
سیستمهای سرمایشی پرقدرت به کار رفته در دیتاسنترهای کانتینری جریانی پرسرعت با دبی هوای بیش از ۴۰۰ فوت مکعب در دقیقه (CFM) به ازای هر کابینت سرور ایجاد میکنند. این پویایی شدید اتمسفر کانتینر، بلافاصله گازها و ذرات دود ناشی از اشتعالهای نوپا را رقیق کرده و آنها را در مسیر جریان هوای خنککننده حل میکند.
در نتیجه، دتکتورهای نقطهای سنتی (Spot Detectors) به دلیل تاخیر بالا در ثبت پارتیکولهای معلق دود کاملاً بیاثر خواهند بود. هدایت هوای کانتینر از طریق سیستمهای مهار راهروهای سرد و گرم (Containment) پتانسیل طبقهبندی دما و دود را افزایش میدهد.
ذرات دود پیش از رسیدن به سقف کانتینر، توسط جریان هوای برگشتی مکیده شده و در کویلهای سرمایشی به تله میافتند. این مکانیسم چرخشی پنهان، نیاز به سیستمهای آشکارساز مکشی هوشمند را که به طور فعال از جریان هوای کانتینر نمونهبرداری میکنند، به امری اجتنابناپذیر بدل میسازد.
آشکارسازی ذرات میکروسکوپی حریق در شرایط گردش پرسرعت جریان هوا، مستلزم بکارگیری رویکردهای سنجش فعال است. این الگو با مکش مداوم نمونه اتمسفر کانتینر، فرصت واکنش را به زیر ثانیههای اولیه فاز اسمولدینگ (بدون شعله) انتقال میدهد.
سیستم مکنده دود (Aspirating Smoke Detection - ASD) یک راهکار آشکارساز فعال حریق است که با استفاده از شبکه لولهکشی و حفرههای مهندسیشده، هوای محیط را به طور مداوم به داخل محفظه سنجش بسیار حساس خود هدایت میکند.
نسل پیشرفته این سیستمها (VESDA-E) مجهز به محفظه اپتیکال Flair است که با بکارگیری سنسورهای تصویربرداری CMOS و آرایههای چند فتودیودی، ذرات عبوری را آنالیز میکند. پردازنده داخلی با تحلیل انکسار نور و ابعاد ذرات، گرد و غبار معلق را از دود ناشی از احتراق کابلها تفکیک کرده و مانع از صدور فرامین آلارم کاذب میگردد.
نمونهبرداری تجمیعی در این کلاس از دتکتورها به اپراتورها اجازه میدهد سطوح حساسیتی فراتر از رنجهای مرسوم (تا محدوده حدودی ۰.۰۰۱ درصد تضعیف نور بر متر) را تعریف کنند.
لولههای مویرگی این سیستم مستقیماً در خروجی راهروهای گرم و دهانههای برگشت سیستمهای سرمایشی نصب میشوند تا پیش از ورود هوا به کویلها، پارتیکولهای معلق دود را ردیابی کنند.
الزامات طراحی سیستمهای نمونهبرداری مویرگی مکنده دود به طور مستقیم تحت استانداردهای بینالمللی NFPA 72 (بندهای فصل ۱۷) و NFPA 76 (ویژه زیرساختهای مخابراتی) تدوین شده است.
مطابق این استانداردها، حداکثر زمان پاسخ یا ترانزیت تایم (Transit Time) برای انتقال پکیج هوا از دورترین حفره نمونهبرداری تا سنسور آنالیزور نباید از ۱۲۰ ثانیه فراتر رود. این معیار نیازمند محاسبات دقیق فلوئودینامیکی شبکه لولهکشی با نرمافزارهای تخصصی نظیر ASPIRE است
برای فعالسازی فرامین اطفای خودکار، سیستم با منطق کراسزونینگ (آشکارسازی متقاطع) پیکربندی میشود. آلارم سطح یک (Alert) در غلظتهای بسیار پایین فعال شده و پرسنل را از طریق پیامرسانهای DCIM مطلع میسازد.
تنها در صورت فعالسازی سطح دوم هشدار (Fire 2) یا تایید همزمان دتکتورهای نقطهای پشتیبان، مدار تخلیه گاز اطفاکننده وارد فاز شمارش معکوس نهایی خواهد شد.
انتخاب عامل اطفای حریق در فضاهای فشرده ماژولار رابطه مستقیمی با فضای بهینه فیزیکی و الزامات حفاظت پایدار از تجهیزات الکترونیکی تحت ولتاژ دارد. پایداری زیستمحیطی ماده اطفاکننده و عدم نیاز به عملیات پاکسازی ثانویه، از اولویتهای اصلی طراحان زیرساخت است.
سیستم اطفای حریق گازی بر پایه گازهای پاک (Clean Agent) به فرآیندی مهندسیشده اطلاق میشود که با بکارگیری ترکیبات هالوژنه شیمیایی یا گازهای خنثی طبیعی، حریقهای کلاس A، B و C را بدون به جا گذاشتن پسماند مایع، رسانایی الکتریکی یا خورندگی مهار میسازد.

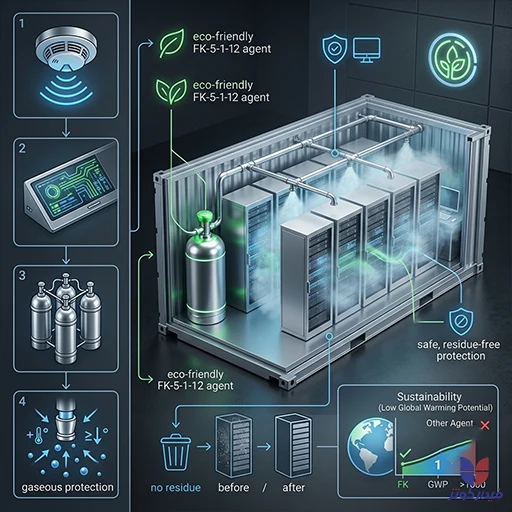

گاز شیمیایی FK-5-1-12 (فلوئوروکتون) با فرمول مولکولی C_6F_{12}O، به عنوان پیشرفتهترین عامل اطفای گازی، فرآیند خاموشسازی را بر پایه سرمایش فیزیکی و مهار زنجیره واکنشهای شیمیایی اتمهای حریق انجام میدهد.
این گاز در فاز نگهداری به صورت مایع در سیلندرهایی با فشار ۲۵ الی ۴۲ بار ذخیره شده و در لحظه خروج از نازلها، به سرعت فاز گازی به خود میگیرد. در مقایسه، گازهای خنثی یا اینرت گس (مانند ترکیب IG-55 و IG-541) فاقد اثر سرمایش شیمیایی بوده و مکانیزم مهار آنها مبتنی بر کاهش غلظت اکسیژن محیط به محدوده ایمن ۱۲ الی ۱۵ درصد است.
گازهای خنثی به دلیلی نگهداری در حالت فشرده گازی (فشار فوقالعاده بالا تا ۳۰۰ بار)، نیازمند تعداد سیلندرهای بسیار بیشتری نسبت به FK-5-1-12 هستند که این موضوع به معنای از دست رفتن بخش بزرگی از فضای مفید و ارزشمند دیتاسنترهای کانتینری است.
بر اساس قوانین بینالمللی و به طور ویژه معاهده فدرال AIM Act ایالات متحده، تولید و استقرار گازهای هیدروفلوئوروکربنی (HFCs) مانند گاز معروف FM-200 (HFC-227ea) به دلیل پتانسیل بالای گرمایش جهانی (GWP معادل ۳۲۲۰) با فاز کاهشی ۸۵ درصدی تا سال ۲۰۳۶ مواجه شده است.
این محدودیتهای حقوقی، سرمایهگذاران را به سمت بکارگیری گاز FK-5-1-12 با پتانسیل گرمایش جهانی معادل ۱ و شاخص تخریب اوزون (ODP) صفر سوق میدهد. مایع فلوئوروکتون پس از تخلیه تنها ظرف مدت ۵ روز در اتمسفر زمین تجزیه شده و هیچ اثر ماندگاری بر جا نمیگذارد.
از این رو، استقرار این گاز تطابق کاملی با برنامههای توسعه پایدار سبز و کاهش کربن در زیرساختهای بزرگ پردازشی دارد.
تخلیه گازهای اطفای حریق، فرآیندی با دبی و سرعت فوقالعاده بالا است که پدیدههای آکوستیکی پیچیدهای را در پی دارد. غفلت از این فاکتور فیزیکی میتواند خسارات شدیدی به بستر ذخیرهسازی دادههای دیتاسنتر وارد کند.
نازل آکوستیک (Acoustic Nozzle) یک قطعه فلزی بهینهسازیشده مجهز به محفظه تخفیف فرکانسی و مسیرهای توزیع چندوجهی است که تراز فشار صوتی خروج گاز اطفاکننده را در محدوده فرکانسهای ۵۰۰ تا ۱۰ هزار هرتز، به زیر آستانه بحرانی ۱۱۰ دسیبل کاهش میدهد.
دیسکهای سخت مغناطیسی (HDDs) نسل جدید به دلیل افزایش تراکم ذخیرهسازی دادهها، از هدهای مکانیکی فوقالعاده حساسی بهره میبرند که تلرانس انحراف حرکتی آنها از مسیر مغناطیسی تنها ۲۵ الی ۲۶ نانومتر است.
وقتی تخلیه گازهای پرفشاری نظیر گازهای خنثی از نازلهای سنتی صدایی فراتر از ۱۳۰ دسیبل ایجاد میکند، لرزشهای شدید آکوستیکی به بدنه سرورها منتقل میشود.
این موج صوتی موجب نوسان هد خواندن/نوشتن شده و هارددیسک برای جلوگیری از خراب شدن دادهها عملیات نوشتن را متوقف میکند (خطای Write Inhibition) که در نهایت منجر به قطع سرویسدهی و نابودی آرایههای ذخیرهساز RAID میشود.
طراحی نازلهای آکوستیک شامل تعبیه لایههای متخلخل ویژه فلزی و تقسیم لولههای ورودی به مجراهای خروجی با قطرهای میکرومتری است. این توزیع مویرگی جریان گاز، از ایجاد امواج شوک مکانیکی و آشفتگیهای شدید هوا (Turbulence) ممانعت به عمل میآورد.
در نتیجه سرعت خطی جریان کاهش یافته و شدت نویز آکوستیکی در محدودههای فرکانسی مخرب دیسکهای سخت به حداقل ممکن هدایت میشود. این تکنولوژی، ایمنی کامل دیتاسنتر را در برابر حریق و همزمان بقای سختافزاری تجهیزات ذخیرهسازی ابری تضمین میسازد.
ابعاد محدود و بدنه فلزی محصور کانتینرها، این ساختارها را در برابر نیروهای ناشی از نوسانات شدید فشار اتمسفری در حین فرآیند اطفا به شدت آسیبپذیر میسازد. ایمنسازی بدنه کانتینر مستلزم استقرار سیستمهای کنترل فشار مکانیکی است.
فصل ۱۳ استاندارد مرجع NFPA 75 تمرکز ویژهای بر روی دیتاسنترهای ماژولار (MDC) و شرایط پایداری سازهای آنها دارد. بر اساس این الزامات، دیوارهها، سقف و کف کاذب کانتینر باید دارای مقاومت حرارتی تاییدشده حداقل ۱ ساعت باشند و نفوذپذیری سازه در برابر گازهای خروجی و دود به صورت کامل با فایراستاپهای استاندارد پوشش داده شود.
تاییدیه تست یکپارچگی اتاق (Room Integrity Test) طبق ملزومات NFPA 2001 برای ارزیابی میزان نشت ذرات هوا پیش از تزریق گاز امری الزامی است. سازه باید بتواند گاز تزریقشده را برای حداقل زمان ماندگاری یا هولد تایم (Hold Time) معادل ۱۰ دقیقه در غلظت طراحی حفظ کند تا از بازگشت شعلهها جلوگیری شود.
دریچه تخلیه فشار (Pressure Relief Vent) یک ساختار دمپری واکنشی مجهز به وزنههای موازنه کالیبرهشده یا مگنتهای تنظیم عملکرد است که با افزایش ناگهانی فشار هوای داخل کانتینر، به سرعت باز شده و از تخریب مکانیکی و دفرمه شدن دیوارههای کانتینر جلوگیری میکند.
در زمان تخلیه گازهای پاک Halocarbon (مانند FK-5-1-12)، تبخیر ناگهانی مایع سبب کاهش سریع دمای اتمسفر و در نتیجه افت لحظهای فشار (فشار منفی یا Under-pressure) در ثانیههای نخست میشود که بلافاصله با ورود انبوه گاز به فاز فشار مثبت شدید تغییر جهت میدهد.
این نوسان فشاری شدید، نیازمند استفاده از دمپرهای تخلیه فشار دوطرفه (مانند سری Apreco SGV Dual Flo یا DUX) است تا تعادل را در هر دو جهت مهار کند.
فشار درون کانتینر (Pa) ^ | +------------------ (پیک فشار مثبت ناشی از ورود انبوه گاز) | / \ | / \ | / \ --+------+-------+-------------------> زمان (ثانیه) | / \ | / +------------ (تعادل مجدد و بسته شدن دریچه تخلیه جهت حفظ غلظت گاز) | / | + (افت فشار منفی در ثانیه نخست تبخیر گازهای شیمیایی) v
در سمت مقابل، تخلیه گازهای خنثی با حجم فوقالعاده بالا همراه بوده و تنها فاز فشار مثبت یکطرفه و پایداری را ایجاد میکند. برای این کلاس از گازها، دریچههای یکطرفه ثقلی (مانند سری SHX-UN) که در فشارهایی نظیر ۲۰ الی ۱۰۰ پاسکال کالیبره شدهاند، کارایی ایده آلی برای تخلیه اتمسفر کانتینر نشان میدهند.
توسعه سیستمهای ذخیرهساز انرژی در قالب ماژولهای باتری لیتیومی درون کانتینر، کانونهای نوین و پرخطری از حریقهای پلیمری و شیمیایی زنجیرهای را ایجاد کرده است. مهار این کلاس از حریقها فراتر از سناریوهای کلاسیک الکترونیکی است.
فرار حرارتی باتری لیتیوم-یون (Lithium-ion Battery Thermal Runaway) یک فرآیند گرمازای غیرقابلکنترل در لایه سلول باتری است که به دلیل اتصال کوتاه، ضربه یا دمای کاری نامناسب پدید آمده و گازهای به شدت سمی، حریقهای شعلهور و هیدروژن انفجاری آزاد میکند.
مهار این پدیده تحت الزامات استاندارد تخصصی NFPA 855 صورت میگیرد. در لحظه تشخیص ذرات آوفگس (Off-gas) باتری توسط دتکتورهای گازی لیزری زودهنگام، فعالسازی زنجیره اینترلاکهای کنترلی سیستم تهویه مطبوع (HVAC) حیاتی است.
سیستم فرمان اعلام حریق باید با قطع خودکار منبع تغذیه رکها و خاموش کردن کامل فنهای سیستم سرمایش، از توزیع مجدد گازهای داغ و اکسیژنرسانی مداوم به کانون اشتعال جلوگیری نماید.
برای پایش بلادرنگ این ناهنجاریها، استفاده از تحلیلگرهای تخصصی جریان متمم ارزشمندی جهت شناسایی افت ولتاژهای شدید سلولی و تغییرات آمپراژ کابلها به شمار رفته و به عنوان لایه دفاعی اولیه پیش از شروع فرار حرارتی عمل میکند.
توسعه زیرساختهای ماژولار نیازمند ارزیابی فنی فاکتورهای فیزیکی عوامل اطفای گازی است. جدول زیر با انطباق بر استانداردهای بینالمللی، شاخصهای کلیدی تصمیمگیری را متمایز میسازد:
| شاخص مقایسه عملکردی | سیستم فلوئوروکتون FK-5-1-12 | سیستم هالوژنه قدیمی FM-200 | سیستم گاز خنثی IG-55 / IG-541 |
|---|---|---|---|
| مکانیسم خاموشسازی اصلی | سرمایش فیزیکی و مهار شیمیایی | برهمزدن زنجیره واکنش حرارتی | تقلیل غلظت اکسیژن به زیر ۱۵٪ |
| زمان تخلیه طبق NFPA 2001 | ۱۰ ثانیه یا کمتر | ۱۰ ثانیه | ۶۰ ثانیه |
| فشار ذخیرهسازی سیلندر | ۲۵ الی ۴۲ بار | ۲۵ بار | ۱۵۰ الی ۳۰۰ بار |
| پتانسیل گرمایش جهانی (GWP) | کمتر از ۱ | ۳۲۲۰ | صفر |
| طول عمر حضور در اتمسفر | ۵ روز | ۳۴ سال | بدون اثر نامطلوب اتمسفری |
| نیاز به فضای ذخیرهسازی فیزیکی | بسیار کم | کم | بسیار بالا (تعدد کپسولهای سنگین) |
| نیاز به نازل آکوستیک کاهش صدا | خیر (حجم تخلیه کمصدا) | خیر | بله (جلوگیری از آسیب به HDD) |
مدیریت جامع ایمنی و حفاظت در برابر حریق دیتاسنترهای کانتینری، تقاطعی حیاتی میان مهندسی مکانیک سیالات، الکترونیک فرکانس بالا و معماری پایداری سازه کانتینرها است.
با رشد فزاینده شبکههای اختصاصی هوش مصنوعی و به موازات آن افزایش چگالی حرارتی تجهیزات پردازشی، بهرهگیری از رویکردهای جامع اعلام مکشی و اطفای گازی آکوستیک به همراه تجهیزات مهار فیزیکی پایدار ضروری است.
شرکت فیدارکوثر به عنوان پیشگام ملی ارائهدهنده پلتفرمهای جامع دیتاسنترهای ماژولار، سیستمهای نوین مدیریت هوشمند زیرساخت (Smart DCIM)، تابلوهای آنالیزور توان و رکهای مهندسیشده، آمادگی دارد خدمات مشاوره تخصصی، محاسبات فلوئودینامیک اطفای گازی و طراحی شبکههای اعلام حریق را به سازمانها ارائه نماید.
مدیران فنی و سرمایهگذاران محترم جهت ارزیابی استانداردهای ایمنی زیرساخت خود و بهرهمندی از تجارب مهندسین این مجموعه میتوانند مستقیماً با دپارتمان فنی فیدارکوثر ارتباط برقرار نمایند.
